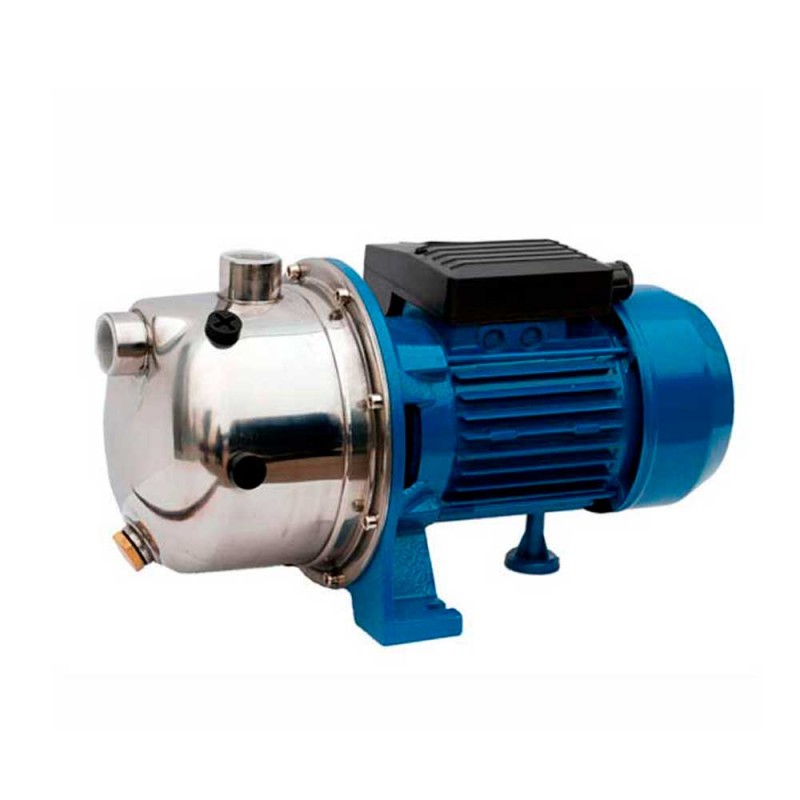

Jetinox-100 Série M Bomba Eléctrica Auto Aspirante JET INOX - BCN

- Motor: 2900 rpm, fechado com ventilação externa.

- Veio e corpo da bomba: aço inoxidável AISI 304.

- Suporte da bomba: Ferro fundido.

- Turbina, difusor, venturi e disco intermédio: Noryl.

- Temperatura máxima: 35º C.

BOMBA ELÉCTRICA AUTO-FERRANTE JETINOX-100 M SÉRIE JETINOX-100 M JETINOX
Ideal para pequenas regas e grupos de pressão. Autoaspirante até 7m. Este modelo pode ser utilizado com os seguintes grupos de pressão: GP - JETINOX/AQUACONTROL-MC.

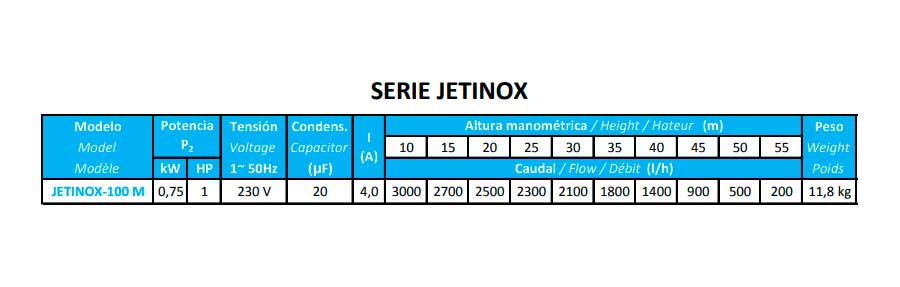

Caraterísticas técnicas:
- Motor: 2900 rpm, fechado com ventilação externa.

- Grau de proteção: IP-44.

- Classe de isolamento: F

- Veio e corpo da bomba: Aço inoxidável AISI 304.

- Suporte da bomba: Ferro fundido.

- Turbina, difusor, venturi e disco intermédio: Noryl.

- Empanque mecânico: Cerâmica / Grafite.

- Temperatura máxima: 35º C.

- Inclui detetor térmico e cabo elétrico com conetor SCHUKO-M.

Instalação:

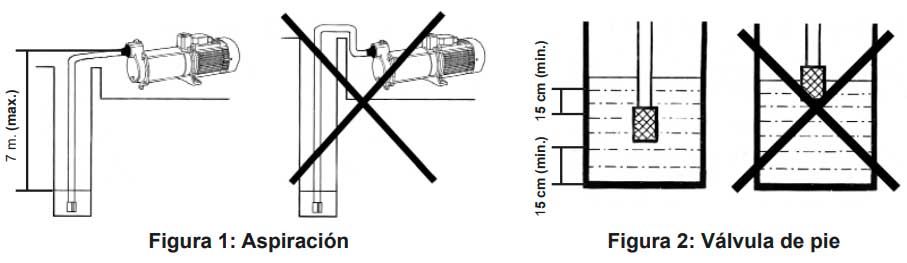

A bomba deve ser colocada horizontalmente o mais próximo possível do nível da água, de modo a obter o curso de aspiração mínimo e a minimizar as perdas de carga (figura 1). A sua conceção autoaspirante permite que a bomba seja instalada até uma altura geométrica de 7 metros em relação ao nível da água. A bomba deve ser fixada a uma base sólida com parafusos, através dos orifícios previstos na própria base de ferro fundido. Deve ser protegida contra inundações e dispor de ventilação seca.

Montagem da tubagem

A tubagem de aspiração deve ter um diâmetro igual ou superior ao do orifício de aspiração da própria bomba. Para profundidades de aspiração superiores a 4 m, é necessário instalar um tubo de aspiração de diâmetro superior. A inclinação mínima da secção de aspiração deve ser de 3%, a fim de evitar bolsas de ar no circuito de aspiração e melhorar assim a escorva correta da instalação.

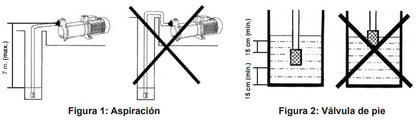

É essencial colocar uma válvula de pé submersa a um mínimo de 15 cm. abaixo do nível do tanque ou reservatório, de modo a evitar redemoinhos e entradas de ar na aspiração da bomba (figura 2). O interior dos orifícios de aspiração e de saída é roscado até uma certa profundidade. Esta não deve ser excedida quando se rosca os respectivos tubos. Também não utilize quaisquer acessórios que não sejam novos ou que não estejam completamente limpos, prestando muita atenção à conicidade do acessório.

Manutenção:
As nossas bombas não necessitam de qualquer manutenção específica. No entanto, recomenda-se que o corpo da bomba seja esvaziado durante os períodos de inatividade ou de geada através do bujão de drenagem. Se a inatividade persistir, é aconselhável esvaziar completamente a bomba de água e limpá-la, certificando-se de que o local onde será armazenada permanece seco e ventilado.

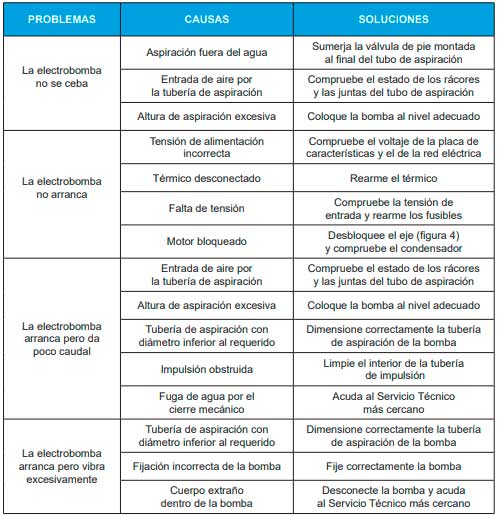

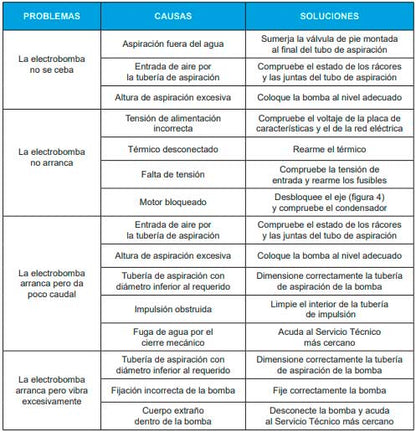

Em caso de avaria, o utilizador não deve mexer na bomba. Contactar um serviço técnico autorizado.

Na altura de eliminar a bomba, esta não contém qualquer material tóxico ou poluente. Os componentes principais estão devidamente identificados para uma eliminação selectiva.
